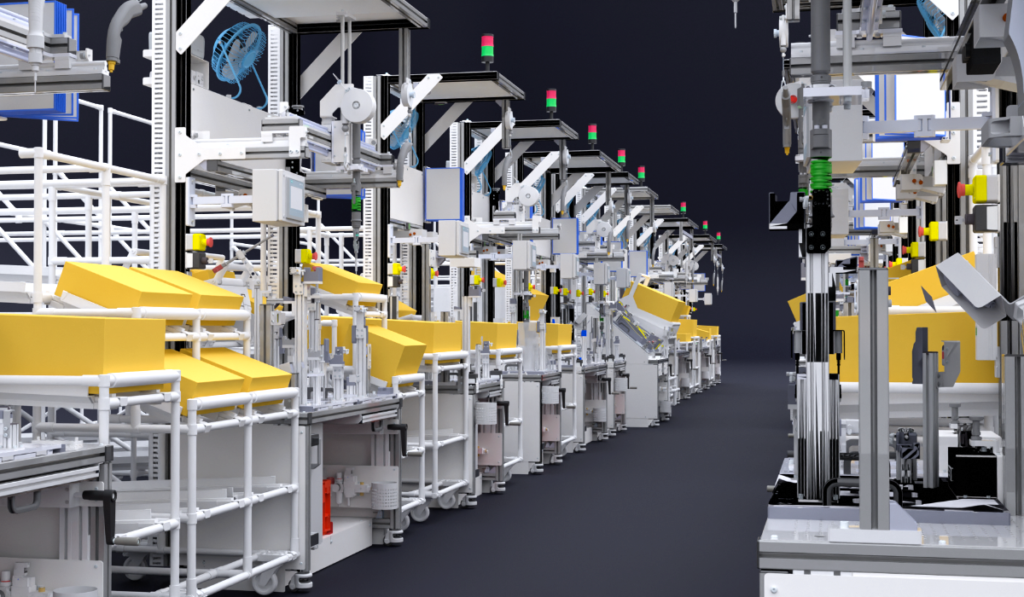

Vyvinuli a postavili jsme linku složenou z 2x 11 samostatných pracovišť. Navazují na sebe a každé slouží pro montáž jiné komponenty. Výsledkem je funkční světlo do automobilu.

Linka je vybavená univerzálními nástroji a umožňuje tak sestavení více různých typů světel. Dvě samostatné větve slouží pro výrobu jejich levé a pravé varianty.

Jednotlivé montážní stoly jsou výškově nastavitelné a vybavené sadou přístrojů pro prostředí ESD. Některé z nich mají i XYZ portál pro snadnou manipulaci se šroubovákem během montáže.

Linka disponuje řadou snímačů a kamer pro kontrolu správného založení, dodržení kroků montáže a testování funkčnosti dílů. Navíc pracuje v režimu traceability, čímž je zajištěno 100% sledování a evidence použitých komponent a montážního postupu s výstupním certifikátem.

Při výrobě linky jsme použili tyto prvky:

• Jednotlivá pracoviště jsou řízena systémem Simatic S7-1214.
• Interface pro obsluhu zajišťuje dotykový HMI panel KTP700 basic.
• Pohyby a fixace jsou řešeny pomocí pneumatických válců. Jednotlivé montážní přípravky jsou nasazeny přes systém harting, který umožnuje rychlé připojení stlačeného vzduchu, napájení a komunikace.
• Šroubováky DOGA jsou vybaveny monitorováním počtu použitých šroubů a správnosti jejich zašroubování.
• Šroubováky FIAM mají také monitoring procesu šroubování, navíc jsou vybaveny automatickým vibračním podavačem šroubů.
• Gravitační podavače materiálu – u pracovišť jsou zásobovací regály s boxy obsahujícími díly pro montáž. Regály jsou vybaveny zpětnou větví pro odkládání prázdných boxů.

S projekcí i stavbou montážních linek a jednoúčelových strojů máme letité zkušenosti.
